鑄造廠打磨機除塵器選型設計方案

鑄造廠是環保部門重點嚴查之一，鑄造廠生產工序中，破碎工序、熔煉工序、造型制芯工序、鑄件澆鑄工序、落砂工序、砂處理工序等都是污染源，在生產過程中都具有很多的粉塵冒出來，如不進行治理會嚴重污染生產環境。一鑄造廠打磨機9個工位同時工作，應環保部門要求需安裝除塵器進行粉塵凈化。其中以單機布袋除塵器應用廣泛。

單機除塵器機組，捕塵器是一種體積小，除塵效率高的空氣凈化設備。適合各種獨立的產塵點，靈活方便，就地集塵，就地處理，能有效地保證空氣的潔凈度。基本結構由除塵箱體，離心風機，濾袋（濾筒），集塵器及微電腦控制器等組成，粉塵由風機負壓通過吸塵管道吸入除塵器箱體內部，利用重力與上行氣流，首先粗顆粒粉塵被過濾器初濾而直接降至集塵器，微粒粉塵由過濾器捕集在外表面，潔凈氣體經過濾器濾芯過濾分解凈化后流入潔凈室，從而由風機從出風口排出。整個除塵過濾過程是一個重力、慣性力、碰撞、靜電吸附、篩濾等綜合效應的結果。

單機除塵器就是接上風管、電源就能運行的收塵器，這種收塵器的體積小，無需人工操作，風量為1000-6000m3/h，過濾風速如采用740濾布為1.2—1.8m/min，如采用氈子濾料為。

鑄造廠打磨機除塵器選型設計方案安裝注意事項：

單機除塵器安裝在產生粉塵的機械設備鄰近處，并由用戶按照除塵器上的進氣口尺寸，可自行配置金屬或塑料吸塵管道和吸塵罩。

一、單機除塵器電控箱蓋，在工作時不得隨意打開，如需調節清灰時間，或需檢查電路時，應停機后切斷電源在進行工作。

二、單機除塵器根據粉塵性質和容量的大小，應定時振打清灰，一般情況每班振打三到四次，以確保除塵器正常工作。

三、單機除塵器根據實際需要，定期進行清除灰塵，集塵器內灰塵清除時，只需在風機和清灰機構工作停止時，打開密封的出灰門，抽出抽屜即可。

四、為了保證除塵設備處于優質工作狀態，應盡量靠近粉塵發源地，一般以1.5米到2.0米較好，連接管道盡可能短，并盡量減少彎頭，以免增加阻力損失。

五、吸塵罩是保證單機除塵器機組處于優質狀態的關鍵配件，使用單位應根據加工件的外型尺寸粉塵的性質，按照通、近、順、封、設計吸塵罩的原則，制作理想的吸塵罩。

六、單機除塵器在工作前應檢查檢修門，出灰門，及風管連接系統是否密封，以免泄露，降低吸塵效果。

七、該單機除塵器電壓為三相交流電三百八十伏，從單機除塵器上的外部電線接上電源后即可開始使用，初轉動時，應注意風機是否正轉（如反轉，風量很小，需調換電源接線）。

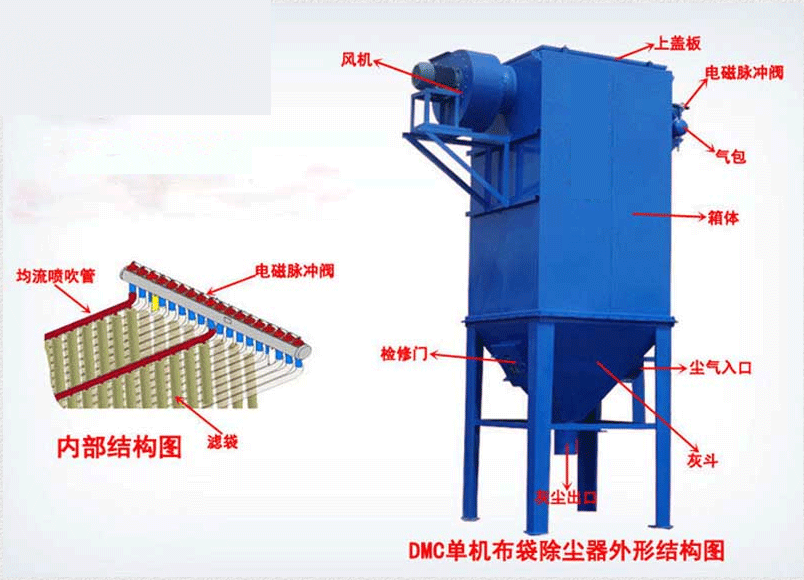

鑄造廠打磨機除塵器選型設計方案DMC單機脈沖袋式除塵器的安裝方法

1、發運情況

DMC除塵器為了方便及安全運輸，噴吹系統中氣包脈沖閥及排風機按清單發運。  箱體、灰斗、支腿、進風管、排灰管分包發運，濾袋裝包發運。

2、安裝步驟

2.1、對工藝布置、設備大樣圖、設備的部件，須進行核實和理解。

2.2、對土建預留孔洞，預埋鋼板、空間尺寸進行驗收、檢查，是否與設計相符，并與設備實物核實，若無誤進行安裝，若有差別，待處理后安裝。

2.3、灰斗的安裝（若不帶灰斗的收塵器，無此項）。

灰斗允許180度轉向，灰斗的四角應落在預埋鋼板上，灰斗的下料口應與預留下料口中心一致，地腳和預埋鋼板的不重合度，不應超過其尺寸的1/4。灰斗上平面的不水平應<1/1000

2.4、上殼體安裝

上殼體放在灰斗上方，用螺栓相聯中間可壓以石棉繩封閉。安裝時應注意方向，放風機的那面應處于預留出風口的一方。

2.5、安裝風機支架和風機

風機支架焊接在上殼體上，用以支撐風機。電機底座、電機支架與風機支架相聯，并通過聯接管與除塵器上殼體的凈氣室相聯。安裝時先把聯接管用螺栓聯到風機口上，調整風機支架與電機支架的有效對位，并焊接牢。再按圖紙設計標出位置，將聯接管對準靠近正除塵器殼體所給位置進行焊接密封，較后把堵在風機接管上的凈氣室殼體割去。所注意的是，風機主軸必須保持水平。

2.6、脈沖閥、氣包的安裝 支氣包固定在支架上，支架與風機殼體焊接固定，支架位置根據脈沖閥的高度實測確定，因為脈沖閥與氣包上方分配管之間用高壓橡膠管聯接，安裝高度誤差應在橡膠調整范圍內，應使氣包保持水平。氣包兩端的裝配口，一個接壓力表，另一個接空氣過濾器。

2.7、進風口的安裝（不帶灰斗的除塵器，無此項）

進風口焊接在灰斗上，其方向根據工藝要求方向確定，安裝高度和露在灰斗外的長度根據選型圖確定。

2.8、高壓空氣過濾器的安裝

該部分在安裝指導人員下進行，一端與氣包相接，另一端與空壓機的送風管相接

2.9、排灰閥的安裝

排灰閥的上口與灰斗用法蘭聯接，下口與下非標件聯接。

2.10、文氏管、彈簧骨架及濾袋的安裝

在確認上述工作完成后再進行此項工作，把文氏管從除塵器的頂門放入花板（噴吹管已安裝好可先拆除），把彈簧骨架套入濾袋內，從濾袋底部用帶螺紋的掛鉤穿入骨架底部與骨架固定，然后將彈簧骨架套到文氏管3-4圈，將文氏管頂上，使濾袋卡在花板孔上，調整至合適水平，再將彈簧骨架下的掛鉤固定在除塵器下方的開孔上。

2.11、脈沖控制儀一般安裝在除塵器的箱體邊，也可放置于控制室，以便集中控制，具體安裝接線詳見控制儀說明書。
