眾所周知，海砂中含有的氯離子會(huì)引起傳統(tǒng)混凝土中鋼筋腐蝕，進(jìn)而導(dǎo)致混凝土開(kāi)裂，因此，海砂混凝土的制備標(biāo)準(zhǔn)十分嚴(yán)格。

11月15日，住房城鄉(xiāng)建設(shè)部辦公廳發(fā)布了關(guān)于行業(yè)標(biāo)準(zhǔn)《海砂混凝土應(yīng)用技術(shù)規(guī)范（局部修訂征求意見(jiàn)稿）》公開(kāi)征求意見(jiàn)的通知。未來(lái)，海砂混凝土制作要求或?qū)⒂凶儯嚓P(guān)企業(yè)須重點(diǎn)關(guān)注。

據(jù)了解，本次局部修訂涉及6個(gè)條文的修改，分別為第3.0.1條、第3.0.4條、第4.1.2條、第4.2.2條、第5.1.3條和第5.2.1條；增加了附錄A和附錄B（詳見(jiàn)附件）。
局部修訂征求意見(jiàn)稿（修改部分）如下

三、基本規(guī)定：

3.0.1、用于配制混凝土的海砂應(yīng)作凈化處理。

變成：3.0.1用于配制鋼筋混凝土的海砂應(yīng)作凈化處理。3.0.1A用于配制素混凝土的海砂可不經(jīng)凈化處理，但使用前應(yīng)進(jìn)行試驗(yàn)驗(yàn)證。

3.0.4、海砂宜與人工砂或天然砂混合使用。此條刪除

四、原材料：

4.1、海砂

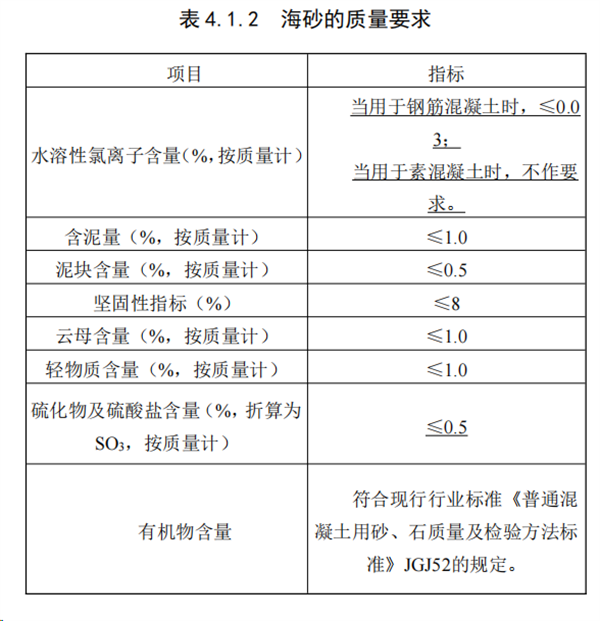

4.1.2海砂的質(zhì)量應(yīng)符合表4.1.2的要求。海砂質(zhì)量檢驗(yàn)的試驗(yàn)方法應(yīng)符合現(xiàn)行行業(yè)標(biāo)準(zhǔn)《普通混凝土用砂、石質(zhì)量及檢驗(yàn)方法標(biāo)準(zhǔn)》JGJ52的規(guī)定。


變成：

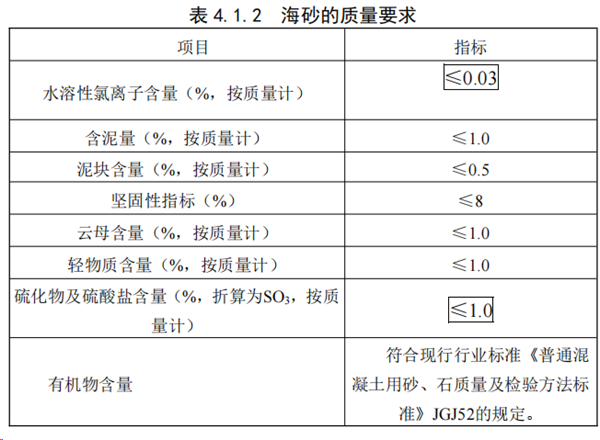

4.1.2、海砂的質(zhì)量應(yīng)符合表4.1.2的要求。海砂水溶性氯離子含量的試驗(yàn)方法宜采用本規(guī)范附錄A、附錄B的快速測(cè)試方法，當(dāng)有爭(zhēng)議時(shí)，應(yīng)/宜/可按現(xiàn)行國(guó)家標(biāo)準(zhǔn)《建設(shè)用砂》GB/T14684進(jìn)行判定。海砂質(zhì)量檢驗(yàn)的其他試驗(yàn)方法應(yīng)符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《建設(shè)用砂》GB/T14684的有關(guān)規(guī)定。


4.2.2、海砂混凝土宜采用粉煤灰、?；郀t礦渣粉、硅灰等礦物摻合料，且粉煤灰不宜低于Ⅱ級(jí)，粒化高爐礦渣粉等級(jí)不宜低于S95級(jí)。粉煤灰和?；郀t礦渣粉應(yīng)分別符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《用于水泥和混凝土中的粉煤灰》GB/T1596和《用于水泥和混凝土中的粒化高爐礦渣粉》GB/T18046的規(guī)定。

變成：

4.2.2、海砂混凝土宜采用粉煤灰、?；郀t礦渣粉、硅灰等礦物摻合料及復(fù)合摻合料。粉煤灰應(yīng)符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《用于水泥和混凝土中的粉煤灰》GB/T1596的有關(guān)規(guī)定，?；郀t礦渣粉應(yīng)符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《用于水泥和混凝土中的粒化高爐礦渣粉》GB/T18046的規(guī)定，鋼渣粉應(yīng)符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《用于水泥和混凝土中的鋼渣粉》GB/T20491的規(guī)定，?；姞t磷渣粉應(yīng)符合現(xiàn)行行業(yè)標(biāo)準(zhǔn)《用于水泥和混凝土中的粒化電爐磷渣粉》JG/T317的規(guī)定，天然火山灰質(zhì)材料應(yīng)符合現(xiàn)行行業(yè)標(biāo)準(zhǔn)《水泥砂漿和混凝土用天然火山灰質(zhì)材料》JG/T351的規(guī)定，石灰石粉應(yīng)符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《石灰石粉混凝土》GB/T30190的規(guī)定，復(fù)合摻合料應(yīng)符合現(xiàn)行行業(yè)標(biāo)準(zhǔn)《混凝土用復(fù)合摻合料》JG/T486的規(guī)定。使用其他摻合料應(yīng)經(jīng)過(guò)系統(tǒng)試驗(yàn)研究和論證，并應(yīng)進(jìn)行長(zhǎng)期性能和耐久性能試驗(yàn)驗(yàn)證。

五、海砂混凝土性能：

5.1 拌合物技術(shù)要求

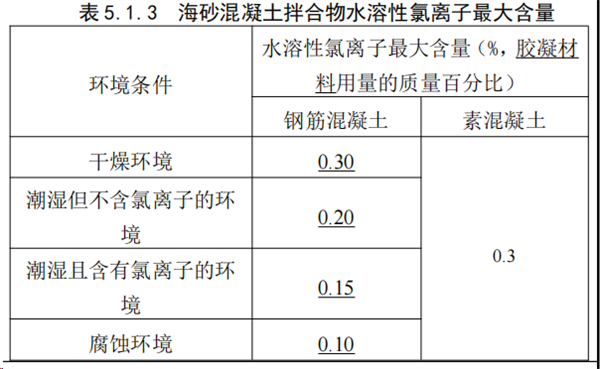

5.1.3 海砂混凝土拌合物的水溶性氯離子最大含量應(yīng)符合表5.1.3的要求。海砂混凝土拌合物的水溶性氯離子含量宜按照現(xiàn)行行業(yè)標(biāo)準(zhǔn)《水運(yùn)工程混凝土試驗(yàn)規(guī)程》JTJ270中混凝土拌合物中氯離子含量的快速測(cè)定方法進(jìn)行測(cè)定。


變成：

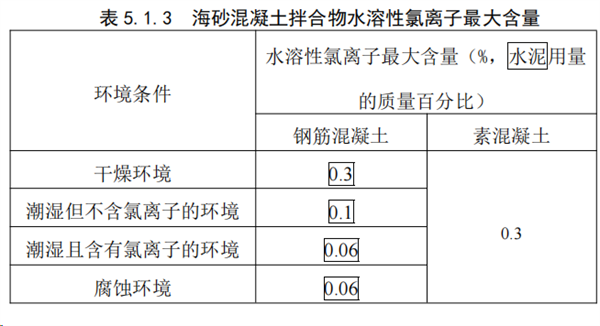

5.1.3用于結(jié)構(gòu)工程的海砂混凝土拌合物的水溶性氯離子最大含量應(yīng)符合表5.1.3的要求。海砂混凝土拌合物的水溶性氯離子含量宜按照現(xiàn)行行業(yè)標(biāo)準(zhǔn)《混凝土中氯離子含量檢測(cè)技術(shù)規(guī)程》JGJ/T322中混凝土拌合物中氯離子含量的測(cè)定方法進(jìn)行測(cè)定。計(jì)算水溶性氯離子最大含量時(shí)，輔助性膠凝材料的量不應(yīng)大于硅酸鹽水泥的量，且非活性膠凝材料不應(yīng)計(jì)入膠凝材料中。


5.2、力學(xué)性能

5.2.1、海砂混凝土的強(qiáng)度標(biāo)準(zhǔn)值、強(qiáng)度設(shè)計(jì)值、彈性模量、軸心抗壓強(qiáng)度與軸心抗拉疲勞強(qiáng)度設(shè)計(jì)值、疲勞變形模量等應(yīng)符合現(xiàn)行國(guó)家規(guī)范《混凝土結(jié)構(gòu)設(shè)計(jì)規(guī)范》GB50010的規(guī)定。海砂混凝土力學(xué)性能應(yīng)按照現(xiàn)行國(guó)家標(biāo)準(zhǔn)《普通混凝土力學(xué)性能試驗(yàn)方法標(biāo)準(zhǔn)》GB/T50081的規(guī)定進(jìn)行試驗(yàn)測(cè)定，并應(yīng)滿(mǎn)足設(shè)計(jì)要求。

變成：5.2.1、海砂混凝土的強(qiáng)度標(biāo)準(zhǔn)值、強(qiáng)度設(shè)計(jì)值、彈性模量、軸心抗壓強(qiáng)度與軸心抗拉疲勞強(qiáng)度設(shè)計(jì)值、疲勞變形模量等應(yīng)符合現(xiàn)行國(guó)家規(guī)范《混凝土結(jié)構(gòu)設(shè)計(jì)規(guī)范》GB50010的規(guī)定。海砂混凝土力學(xué)性能應(yīng)按照現(xiàn)行國(guó)家標(biāo)準(zhǔn)《混凝土物理力學(xué)性能試驗(yàn)方法標(biāo)準(zhǔn)》GB/T50081的規(guī)定進(jìn)行試驗(yàn)測(cè)定，并應(yīng)滿(mǎn)足設(shè)計(jì)要求。
