新版《煤炭洗選工程設計規范》由選煤領域的4位全國工程設計大師紀金連、戴少康、鄧曉陽和李明輝領銜編寫，總結了近年來煤炭洗選工程新工藝、新技術、新設備的應用情況，其成果代表了選煤行業的最高水平，對我國煤炭洗選工程實踐具有較強的指導作用。為讓更多的選煤人從中受益，對其中的“關鍵數據”和“強制性條文”（在文中用黑體字標注）進行了提煉，供大家在工作中參考。

二十三、配電

1、配電電壓等級應符合下列規定:

（1）高壓宜采用10kV、6kV，新建選煤廠宜采用10kV。

（2）低壓宜采用660V、380V，中型及以上新建選煤廠宜采用660V。

（3）照明及控制宜采用220V/380V。

2、當選用660V配電裝置時，其變壓器660V側的中性點應經電阻接地，并應選用漏電保護裝置作為系統單相接地的保護。電阻的選擇應使系統產生的單相接地電流與所選用的漏電保護裝置相配合，并應兼顧其可靠性和靈敏性的要求。

3、直接影響煤礦生產、鐵路運輸?shù)脑合到y(tǒng)和裝車系統應設兩回電源，母線可分段。濃縮機應有一回備用電源。電力負荷集中的車間在選用2臺或2臺以上變壓器時，主母線宜采用單母線分段接線。

4、主要配電室的低壓配電設備應有不少于15%的備用回路，并應預留不少于1個-2個盤或柜的位置。

5、10kV、6kV電機配電裝置宜采用熔斷器配置真空接觸器回路的開關柜。

6、10kV、6kV電動機的保護和二次回路設計應符合現行國家標準《電力裝置的繼電保護和自動裝置設計規范》GB/T50062的有關規定。

二十四、照明

1、選煤廠建筑照明標準值宜符合下表的規定。



2、選煤廠所有生產場所的照明設備均應采用防水防塵型，且防護等級不宜低于IP55。有爆炸危險的場所，照明電氣設計還應符合現行國家標準《爆炸危險環境電力裝置設計規范》GB50058的有關規定。

二十五、控制

1、集中控制系統設計必須具備集中(解鎖)及就地(解鎖)兩種控制方式，兩種控制方式應實現無擾動轉換。

2、生產系統集中控制宜采用可編程序控制器完成信號采集、設備連鎖及設備起停等功能。離散量輸入模塊、離散量輸出模塊、模擬量輸入模塊，宜分別有5%-lO%的備用量，并不應少于1塊。

3、集中控制系統應配備數據存儲設備，數據存儲時間應符合下列規定:

（1）甲皖、一氧化碳等重要測點的實時監測數據記錄存儲時間應保存7d以上。

（2）模擬量統計值、各種故障報警及恢復時間等記錄應保存la以上。

4、集中控制系統供電電源的配置應符合下列規定:

（1）集中控制室應采用雙回路互投供電，并應配備不少于0.5h在線式不間斷備用電源。

（2）遠程站宜雙回路供電，并應配置凈化電源裝置。

二十六、通信

1、行政電話交換機應采用程控電話交換機，交換機容量可根據近期用戶數確定，并應留有20%-30%的備用量。生產調度電話總機宜選用程控調度電話總機，并應設在主控制室內。

2、通信干線的對數和配線設備應有20%-30%的備用量。

3、通信系統設備選型應符合環境要求，并應符合下列規定:

（1）噪聲超過85dB的場所應采用抗噪聲設備。

（2）爆炸危險環境通信系統設備選型應符合現行國家標準《爆炸危險環境電力裝置設計規范》GB50058的有關規定。

二十七、工業電視系統

1、工業電視系統設備選型應滿足環境要求，工業電視系統配置宜根據實際情況確定，并宜預留15%-30%的備用量。

2、工業電視系統應配備圖像存儲設備。存儲設備的容量不應低于30d的圖像信息量。

二十八、水源

1、常規水源的日供水能力應符合現行國家標準《取水定額第11部分:選煤》GB/T18916.11的有關規定。非常規水源的日供水能力，可按供水對象最高日用水量的1.2 倍-1.5倍確定。

二十九、室外給水排水

1、選煤廠用水應包括主要生產、輔助生產和附屬生產用水。選煤廠用水的常規水源取水定額應符合現行國家標準《取水定額第11部分:選煤》GB/T18916.11的有關規定。由非常規水源供水時，主要生產用水定額不宜大于0.15m3/(t·入選原煤), 輔助生產用水定額不宜大于0.05 m3/(t·入選原煤)，附屬生產用水定額不宜大于0.05m3/(t·入選原煤)。

2、選煤廠行政福利建筑和工業企業建筑的最高日生活用水定額、用水時間和小時變化系數等，應符合現行國家標準《建筑給水排水設計規范》GB 50015的有關規定，并應符合下的規定。綠化、道路澆灑用水定額應符合現行國家標準《建筑給水排水設計規范》GB 50015 的有關規定，并應符合下表的規定。



3、選煤廠主要生產用水應根據選煤工藝流程等因素確定，輔助生產用水定額應符合下表的規定。

4、室內地面沖洗給水定額，對原煤和干煤產品（除矸石外）生產系統，可為4L/（m2·次）-6L/（m2·次）;對其他生產系統，可為2L/（m2·次）-3L/（m2·次）。沖洗次數可按每班一次、每日兩次計算。

5、未預見用水量及管網漏失水量，可按主要生產、輔助生產、附屬生產用水量之和的10%-15%設計。

6、選煤廠設備冷卻水水質指標應符合下表的規定。

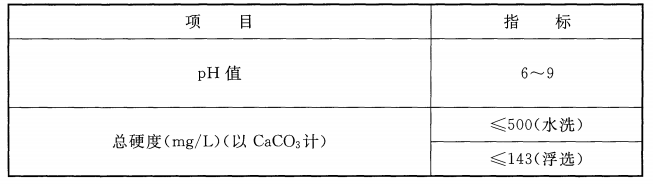

7、選煤用水的水質指標應符合下表的規定。

8、生產、生活水池有效容積應按事故用水量、調節水量之和計算。其中事故用水量可按3h最大生產、生活小時用水量計;調節水量應根據供水和用水關系曲線確定，當缺乏相關資料時，可按下表確定。

9、露天儲煤場應設置灑水除塵設施;當原煤外在水分小

于7%時，封閉型儲煤場宜設置灑水除塵設施。小型儲煤場宜采用噴槍或噴霧機等灑水除塵設施，大中型儲煤場宜采用噴槍或以噴槍為主的灑水除塵方式。

三十、室內給水排水

1、生活用水、生產清水量不均衡系數宜為1.25。

2、生活污水量宜按相應生活給水量的85%-95%計算。

三十一、通風除塵

1、原料煤來自瓦斯礦井時，通風設計應符合下列規定:

（1）原煤倉、精中煤倉、封閉式儲煤場應設自然排風裝置，當采用自然排風裝置不能滿足要求時，應設機械排風裝置。煤倉排風裝置的排風量宜按煤倉容積計算，換氣次數宜為0.5次/h-1.0 次/h；封閉式儲煤場排風量宜按換氣次數不小于0.5次/h-1.0 次/h計算。

（2）受煤坑、輸煤地道應設置機械通風裝置，通風量應按換氣次數不小于12次/h計算，且氣流方向宜與輸送機運行方向相同。

（3）受煤坑、輸煤地道的通風宜由經常使用的通風系統和事故通風系統共同保證。經常使用的通風系統排風量應符合下列規定:設備有密閉，并采取防塵、降塵、除塵措施時，排風量可按換氣次數不小于6 次/h計算;設備無密閉時，排風量應按換氣次數不小于12 次/h計算。

3、設置機械送風系統時，進風口的設置應符合下列規定:

（1）進風口應設在室外空氣較清潔的地點;

（2）進風口的下緣距室外地坪不宜小于2m。當設在綠化地帶時，不宜小于1m。

4、原煤的外在水分小于7%且有粉塵產生的設備或生產環節，應設置防塵、降塵或除塵裝置。

三十二、勞動生產率

1、選煤廠勞動定員應根據設計生產能力、工作制度、機械裝備水平、自動化水平、系統環節、管理方式及機構設置等因素確定。勞動定員應包括煤炭洗選工程達到設計生產能力時所需的全部生產工人和管理人員。服務人員和其他人員不計入勞動定員，可酌情配置。勞動定員的在籍人數，應按各類人員的出勤人數乘以各類人員的在籍系數確定。在籍系數應考慮節假日、病假、事假、輪休等因素，宜采用下列系數:

（1）管理人員在籍系數取1.0。

（2）生產工人在籍系數取1.4-1.5。

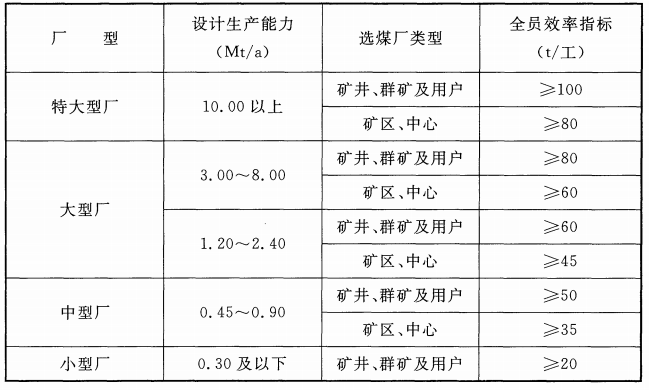

2、選煤廠全員效率指標應符合下表的規定。
