國外高頻振動篩

早在20世紀50年代初期，國外就已研發出高頻振動篩。目前，國外擁有該項技術的國家有美國、澳大利亞、德國、法國和芬蘭等，其產品也呈現出多樣化。

國外生產的高頻振動篩具有處理量大、效率高、性能穩定、壽命較長等優點，但缺點主要是價格昂貴、處理量小、性價比不高等。其中最具典型的是美國德瑞克高頻篩、維爾科脫水篩和SD型高頻振動篩。

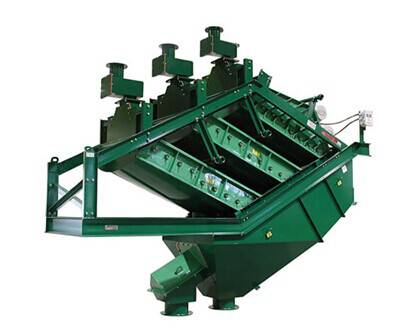

德瑞克高頻振動細篩

德瑞克高頻振動細篩是美國德瑞克公司在1951年發明的，其結構特點:

(1)采用了高頻、低幅(60Hz，0.8mm)，也采用正傾角，大傾角篩面(>30°)，篩面具有較高的運輸能力。

(2)篩機有3塊獨立篩面，分別給料，在保持相同篩分效率的情況下，與單點給料的篩子相比，其處理能力大1.5倍。

(3)篩上物溜槽的結構獨特，不阻礙來自中間和排料端篩面的篩下水落入篩機的篩下水漏斗。

(4)激振器被安裝在篩箱上部，能產生60Hz的激振力。而金屬絲編織的夾層篩網，不易堵塞，減少了清洗頻率。


維爾科脫水篩

美國林納特克斯公司生產的維爾科脫水篩，其結構特點:

(1)來自給料箱的料漿幾乎垂直給入。

(2)給料端篩面的傾角>45°，主篩面呈負傾角安裝，整個篩面呈V形狀態。

(3)給料端篩面和主篩面的前段采用楔形條縫篩面，排料端則采用聚氨脂篩板，篩縫從入料端到中部再到排料端逐漸增大。

(4)2臺電機被安裝在篩箱的承重橫梁上，調整電機兩端軸伸上的偏心配重，則可調節振幅，另外排料端設有堰板，可調整篩面上物料層厚度。

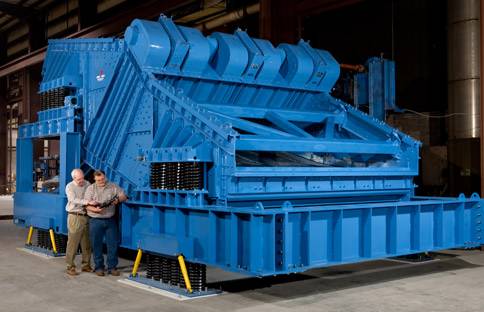

SD型高頻振動篩

美國康威德公司生產的SD型高頻振動篩，發展最快，應用也最廣泛。目前，此種類型的高頻振動篩最小寬度0.9m，最大寬度1.8m。其主要特點:

(1)篩面采用了-5°角安裝，振幅為3mm，振次為1474r/min，由于篩上物料的爬坡行走，使篩上物料有一定厚度。因此，自身也起過濾作用，從而使物料的水分低，截留的粒度更小。

(2)采用特質G-MASTEF激振器或振動電機，篩面選用聚氨酯或不銹鋼條縫。

(3)可提供多種產物，篩體結構簡單、維修方便、使用壽命長、處理能力大、效率高。

我國高頻振動篩的研究現狀

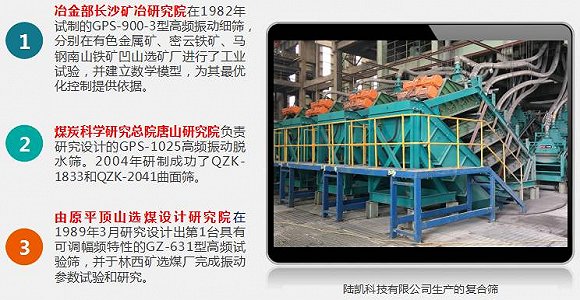

在我國，對高頻振動篩的技術聚氨酯篩網的開發進展比較晚，直到20世紀70年代末期，也僅在冶金系統內開始少量引進高頻振動篩。而真正的研制、試驗是從20世紀80年代初開始的。

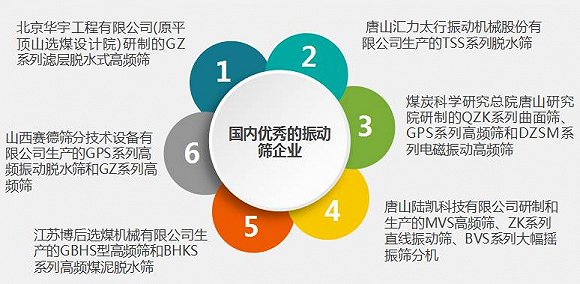

目前，高頻振動篩在我國選煤行業中應用比較廣泛。從市場反映的情況來看，每年需求約有100臺高頻振動脫水篩，其經濟和社會效益十分顯著。因此涌現出了很多優秀的企業，國內高頻振動篩市場競爭十分激烈激烈。


GPS系列高頻圓振動篩

GPS系列高頻圓振動篩聚氨酯篩網，主要用于精煤泥的回收，在50～60Hz頻率下工作。

(1)篩機是在薄料層中進行，而且以精確篩分為基礎的煤泥篩分分級設備。

(2)按圓振動篩的原理進行工作，具有高頻率、高振動強度。

(3)篩面采用“三明治”篩網的復合篩面，其開孔率可達36%，防堵效果非常好。

GZ，GZT型高頻直線振動篩

高頻直線振動篩分為GZ型高頻振動篩和GZT型低噪高頻振動篩。兩者不同之處在于GZ型高頻振動篩振動器為單元組合式，而篩框?yàn)檎w焊接結構；GZT型低噪高頻振動篩的振動器為箱式，篩框采用了夾層式側壁和橫梁，具有降噪功用。

(1)按自同步原理工作，振動器由雙電機分別驅動，兩傳動軸間無強迫聯系。

(2)篩面由弧形段與負傾角直線段組成，弧形段條縫與物料運動方向垂直，主篩面條縫與運動方向相同。

QZK系列曲面篩

QZK系列曲面篩基本原理和GZ型相似，但篩面克服了GZ型過高的缺點，其篩面一般采用不銹鋼階梯焊接篩板或復合篩板。

目前該技術發展最快，該類篩機具有篩上物料水分低(≤24%)、處理能力大和固體回收率高等優點。目前，QZK-2041型是國內應用成功的最大機型，這是國內也是世界上跨度最大的高頻脫水篩。

該類篩機采用塊偏心振動器和油脂潤滑的結構，其缺點主要是篩分下限受限，單位面積的處理能力低等。
