用途與特點

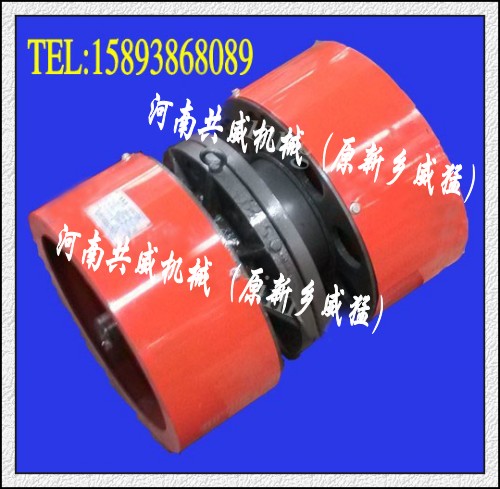

YZO振動電機是動力源與振動源結合為一體的激振源，臥式振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。振動電機具有激振力利用率高、能耗小、噪音低、壽命長，激振力可以無級調節，使用方便。該系列振動電機是我國振動行業較早開發研制的振動電機系列，經過長時間的改進和新工藝、新技術的支持，采用機殼和底座分離的設計理念，它具有維修方便的特點；采用散熱片進行散熱，使其更能適用惡劣的工作環境和更高的工作溫升，總體上減少了電機的維護成本，特別適合一些工作時間長、工作條件惡劣、維護困難的客戶。該振動電機著重開發了不同的激振力和更合理的安裝尺寸，使客戶有更多的選擇和更方便的使用。一般應用在如：振動破碎機、振動篩分機、振動打包機、振動落砂機、振動造型機、振動打樁機、振動提升機、振動充填機、料倉的振動破拱防閉塞裝置等等。廣泛的應用在水電建設、火力發電、建筑、建材、化工、采礦、煤炭、冶金、輕工等工業部門。振動電機除了可以應用與一般振動機械外，還可以組合多種振動形式。如：平旋型，渦旋型，搖動振動型，組合直線型，組合長橢圓型，復合雙頻型，復合雙幅型等。由這些振動形式可以產一些過去所沒有的新型振動機械。

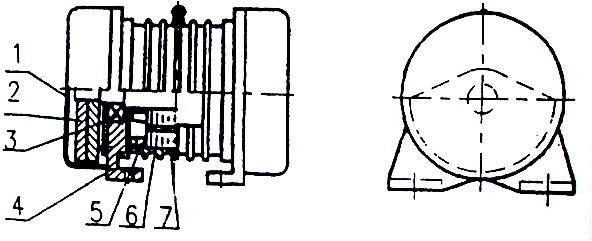

產品結構
YZO系列振動電機主要由以下部分組成 ：

1. 防塵罩  2. 偏心塊  3. 軸承  4. 支架  5. 轉子軸  6. 定子繞組  7. 機殼

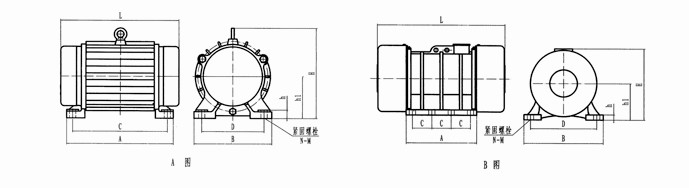

相關尺寸及技術說明：

注：本表中電壓為380V、50HZ(電壓不同時，訂貨時請說明)
可根據客戶需求設計制作不同地腳孔、不同激振力、不同轉速的振動源。
封閉式振動電機（又稱之為臥式振動電機、座式振動電機）其選型因素包括以下幾點：
1、激振力的大小
2、功率的大小
3、轉速（極數）
4、用在什么地方
5、地腳安裝孔的尺寸
6、替換舊設備還是新設備需求
7、替換舊設備，之前用的是什么型號的
振動電機極數說明：
2極振動電機轉速3000rpm 一般用在倉壁振動器上
4極振動電機轉速1500rpm 一般用在給料機上
6極振動電機轉速960rpm   一般用在振動篩上
8極振動電機轉速750rpm   一般用在大型設備上
我公司生產的YZO振動電機的特點：

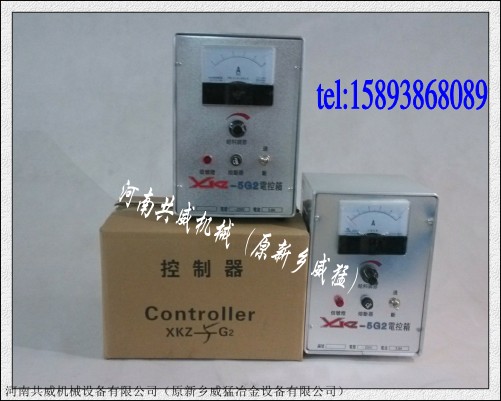

1、支持變頻調整可以與變頻器，電控箱配套使用工作。調整電控箱電流的大小可以調整電機的激振力。
2、適用于無防爆環境要求的任何粉塵條件下工作。
3、振動電機的底座接觸面的工藝采用的是銑平，使電機與接觸面更平整，使用時間更有效。
4、電機的引線采用的是天然橡膠材質，絕緣性好，線芯采用的是裸銅線，導電性更好。
使用條件與適用范圍
1.振動電機適用環境溫度為-15—40℃。
2.海拔不超過1000米。
3.定子繞組的溫升值（電阻法）不超過60℃。
4.軸承的溫升（溫度計法）不超過70℃。
5、絕緣等級：B 級耐熱130度　，F(xiàn)級耐熱155度
注：YZO系列振動電機適用于無防爆要求的場所，是各種振動設備的通用振動源。
安裝與調整
1.電機在吊裝、搬運及安裝時，切勿碰撞。
2.振動源安裝面必須光滑、平整。
3.安裝前應檢查地腳螺栓孔與底座螺栓孔是否相符。
4.檢查適用要求與銘牌數據是否相符。
5.新安裝的電機或停用三個月以上的電機，使用前應檢查絕緣電阻（380V時，不小于0.38MΩ;660V時，不小于0.66MΩ），若已受潮，則需進行干燥處理，干燥溫度不大于120℃。
6.地腳螺栓采用8.8級高強度螺栓，并采用防松裝置，以防螺栓松動，損壞電機。
7.接電源是引出電纜線不允許有彎折，并與振動體可靠固定。
8.電機應有可靠的接地。
9.若兩臺振動電機同時適用：
a.兩臺電機應反向旋轉，
b.與篩體中心線對稱，
c.電機軸線與篩體中心線平行。
10.安裝完畢試運行2-4小時后需要緊固地腳螺栓一次，待一切正常后，方可使用。
11.使用中若激振力不能滿足要求，可調激振力的大小，已達到優質使用效果。
12.激振力的調整：
a.卸下兩端的防護罩，
b.旋松兩端外側配重塊上的螺栓，
c.同相位，同角度，調節兩側配重塊與偏心塊的夾角，夾角越大激振力越小，
d.旋緊螺栓，裝回防護罩。
使用與維護
1.定期清理外殼灰塵，以改善散熱條件，嚴禁用水沖洗。
2.本機運行初期，每天至少檢查地腳螺栓并緊固一次，防止松動，否則會致使電流增大，損壞電機與螺栓。
3.為延長軸承壽命，軸承應保持良好的潤滑狀態。
a．每運行72小時，應通過油杯或打開端蓋補充適量的潤滑脂（潤滑脂為二硫化鉬復合鋰基脂），當采用密封軸承時，電機不安裝油杯。2級電機注油量為軸承空腔1/2；4、6級電機注油量為軸承空腔的2/3.
b.電機運行4-6個月小修一次，運行12個月大修一次。小修時清除機體上積塵、污垢、檢查電機繞組絕緣電機、接頭、地線、連接部位的緊固螺栓是否松動，及時清除隱患。大修時除進行必要的小修保養以外，需查看軸承的磨損程度及線圈絕緣狀態，必要時應及時調換維修。
4.本機和普通電機設計不同，軸向適量串動和松動屬正常，請勿隨意改動零部件尺寸。
常見故障與處理方法

儲存和運輸
1.振動電機不得存放在露天或潮濕的地方。
2.在運輸和儲存過程中不準倒置或碰撞。
3.避免與酸、堿等腐蝕物質接觸。
激振力的調整

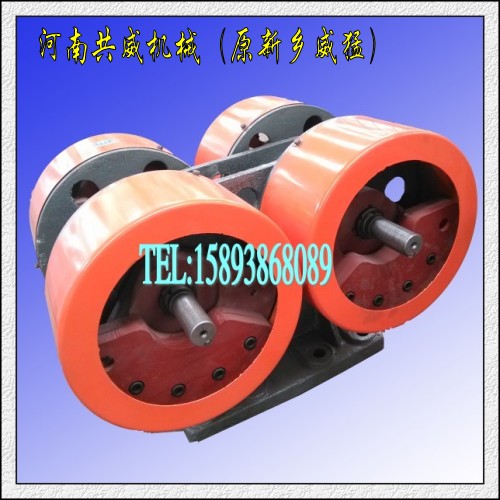

振動電機每端軸外均有一個固定偏心塊和一個可調偏心塊，調節可調偏心塊和固定偏心塊之間的夾角可改變激振力的大小。出廠時可調偏心塊和固定偏心塊之前的夾角為0度，這時的激振力為振動電機的額定激振力F，不同夾角時激振力如表：

要特別注意，調整激振力時，要將振動電機兩端軸上的可調偏心塊向同一個方向調整相同的角度。
訂貨須知：
訂貨時請說明振動電機型號、額定功率、激振力、極數及安裝結構形式，本系列電機不附帶其他裝置，有特殊要求者經雙方協商后方可訂貨。可根據客戶需求設計制作不同地腳孔、不同激振力、不同轉速的振動源。
