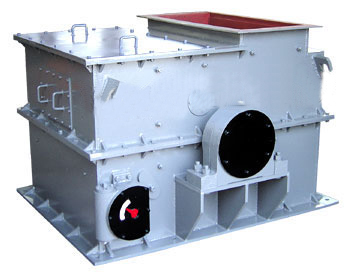

PCH系列環錘式破碎機是一種帶有環錘的沖擊轉子式破碎機,環錘不僅能隨轉子旋轉,還能繞錘自轉,物料進入破碎機后,在破碎機腔內受到轉子高速旋轉的環錘沖擊而破碎,被破碎的物料同時從環錘處獲得動能，高速地沖向破碎板,受到首先次破碎,然后落到篩板上,受環錘的剪切、擠壓、研磨以及物料之間的相互碰撞作用，物料得到進一步的破碎，并通過篩孔排除機外，不能破碎的雜物由環錘摧入金屬收集器，由操作人員定期清除。
環錘式碎煤機較適用于破碎各種脆性物料如：煤、煤矸石、焦炭、爐渣、紅砂巖、頁巖、疏松石灰石等，物料的擠壓強度不超過150Mpa，表面水份不應大于8%-11%，對于非粘接性物料，其表面水份可控制在15%以內。
環錘式破碎機技術參數:
型號 進料粒度 出料粒度 產量(t/h) 轉子轉速(r/min) 電動機型號 功率 重量 外型尺寸
PCH0402 <200 <
PCH0404 <200 <3 16-25 970 Y160L-6 11 1.05 980x890x570
PCH0604 <200 <3 22-33 970 Y180L-6 15 1.43 1050x1270x800
PCH0606 <200 <5 30-60 980 Y225M-6 30 1.77 1350x1270x1080
PCH0808 <200 <20 70-105 740 Y280M-8 45 3.6 1750x1620x1080
PCH1010 <300 <25 160-200 740 Y315M2-8 90 6.1 2100x2000x1340
PCH1016 <300 <30 300-350 740 JS-128-8 155 9.2 2700x2000x1350
PCH1216 <350 <30 620-800 740 Y450-8 355 15.0 4965x2500x1600
PCH0606環錘式破碎機技術文本
|
|
1、用途
|
|
用于原煤的破碎
|
|
|
2、基本數據
|
|
|
|
|
要求產量
|
t/h
|
60
|
|
|
較大給料尺寸
|
mm
|
≤100
|
|
|
出料粒度
|
mm
|
≤30
|
|
|
破碎物料
|
|
原煤
|
|
|
3、技術參數
|
|
|
|
|
型號
|
|
PCH0606
|
|
|
轉子直徑*轉子長度
|
mm
|
φ600*600
|
|
|
處理能力
|
t/h
|
30-60
|
|
|
較大進料粒度
|
mm
|
100
|
|
|
主軸軸承
|
|
3520
|
|
|
主軸材質
|
|
40Cr
|
|
|
錘軸材質
|
|
40Cr
|
|
|
襯板材質
|
|
16Mn
|
|
|
破碎板材質
|
|
ZGMn13
|
|
|
篩板材質
|
|
ZGMn13
|
|
|
錘頭材質
|
|
ZGMn13
|
|
|
電機型號
|
|
Y225M-8
|
|
|
電機功率
|
kw
|
30
|
|
|
電機頻率
|
Hz
|
50
|
|
|
電機電壓
|
V
|
380
|
|
|
整機重量（不含電機）
|
kg
|
2156
|
