淹沒式電磁脈沖閥的結構和安裝參考尺寸
作者： 寧杰 編輯： 寧杰 來源： 寧杰環保 發布日期： 2019-10-10 08:22:14
信息摘要：
電磁脈沖閥 技術標準 1、工作壓力： 0 2~0 6Mpa； 2、工作介質： 清潔空氣； 3、電 壓： DC24V、（AC220V 50HZ）； 4、電 流： 0 8A、(0 05A)； 5、使用環境：（1）溫度：電磁閥 -10℃~55℃、
一、電磁脈沖閥
技術標準
1、工作壓力： 0.2~0.6Mpa；
2、工作介質： 清潔空氣；
3、電 壓： DC24V、（AC220V/50HZ）；
4、電 流： 0.8A、(0.05A)；
5、使用環境：（1）溫度：電磁閥 -10℃~55℃、
膜片 常溫-50℃~85℃，高溫-20℃~250℃
（2）空氣的相對濕度：不超過85﹪；
6、防護等級：IP65；
7、膜片壽命：100萬次。
（一）ＤＣＦ－Ｙ型電磁脈沖閥
１、電磁脈沖閥結構
圖201-1-1
２、表201-1-2 電磁脈沖閥型號規格表
| 型號 | 規格 | 噴管公稱直徑 |
| 英制 | 公制 |
| DCF-Y-25 | I” | I” | 25 |
| DCF-Y-40S | 1?” | 1?” | 40 |
| DCF-Y-50S | 2” | 2” | 50 |
| DCF-Y-62S | 2?” | 2?” | 62 |
| DCF-Y-76S | 3” | 3” | 76 |
３、電磁脈沖閥組件
（１）組件圖示
圖201-1-3-1
（２）表201-1-3-2 電磁脈沖閥組件名稱表
電磁脈沖閥型號 | 電磁脈沖閥組件 | 說 明 |
序號 | 名 稱 | 數量 |
DCF-Y-25
DCF-Y-40S
DCF-Y-50S
DCF-Y-62S
DCF-Y-76S
| 1 | 電磁線圈 | 1 | DCF-Y-25閥不設序號5、6、7三種組件。DCF-Y-25和DCF-Y-40S閥不設序號12 （O型密封圈）提出組件名稱和所屬電磁脈沖閥型號可供貸。
|
2 | 先導頭組件 | 1 |
3 | 先導頭壓板 | 1 |
4 | 壓板密封圈 | 1 |
5 | 先導頭閥座 | 1 |
6 | 小彈簧 | 1 |
7 | 通用小膜片組件 | 1 |
8 | S閥蓋 | 1 |
9 | 大彈簧 | 1 |
10 | 大膜片組件 | 1 |
11 | Y閥座 | 1 |
12 | 閥座噴口O型密封圈 | 1 |
13 | 閥座端面O型密封圈 | 1 | |
注：1、先導頭組件包括護套、定柱、動柱
2、先導頭壓板用十字盤頭螺釘M4×10 4只；
3、先導頭閥座用十字盤頭螺釘M5×15 4只；
4、閥座連接螺栓：M6×20—DCF-Y-25 5只 、DCF-Y-40S 6只 ，
M8×25— DCF-Y-50S 、DCF-Y-62S、DCF-Y-76S 各8只 。
４、閥外形和安裝參考尺寸
（１）DCF-Y-25和DCF-Y-40S型電磁脈沖閥
這兩種脈沖閥結構，排氣口與噴管是寸制螺紋連接。
圖示201-1-4-1
表201-1-4-1-2 脈沖閥安裝參考尺寸表
序號 | 電磁脈沖閥 | 與分氣箱和噴管連接器安裝參考尺寸 |
A | B | C | D | E | F | R |

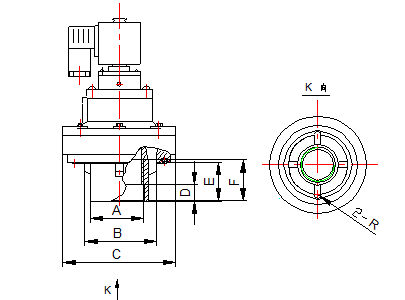

1 | DCF-Y-25 | G1” | ￠59 | ￠96 | 13 | 33 | 40 | 3 |
2 | DCF-Y-40S | G1.5” | ￠73 | ￠112 | 16 | 40 | 41 | 3.5 |
（２） DCF-Y-50S、DCF-Y-62S、DCF-Y-76S型電磁脈沖閥
這三種脈沖閥結構，排氣口與噴管是面配合, O型密封圈密封連接。
圖示201-1-4-2
表201-1-4-2 脈沖閥安裝參考尺寸表
序號 | 電磁脈沖閥 | 與分氣箱和噴灌連接器安裝參考尺寸 |
A | B | C | D | E | F | G | N--￠ |

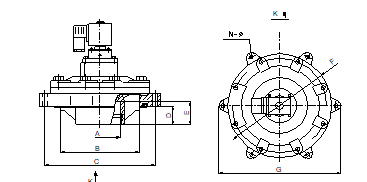

1 | DCF-Y-50S | ￠60.5 | 122 | ￠180 | 30 | 39 | ￠160 | 202 | 6-￠11 |
2 | DCF-Y-62S | ￠75.5 | 148 | ￠208 | 35 | 44 | ￠188 | 230 | 6-￠11 |
3 | DCF-Y-76S | ￠89.5 | 160 | ￠227 | 35 | 43 | ￠200 | 249 | 6-￠11 |
（二）DMY-Ⅱ-80型電磁脈沖閥
１、DMY-Ⅱ-80型電磁脈沖閥結構

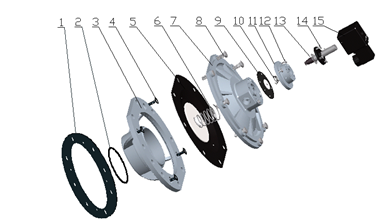

圖201-2-1
1—先導頭組件 2—電磁線圈 3—卸荷孔 4—小膜片
5—膜片前腔 6—大膜片 7—阻尼孔 8—膜片后腔
２、表201-2-2 DMY-Ⅱ-80型電磁脈沖閥型號規格表
型號 | 規格 | 噴管公稱直徑 |
DMF-Ⅱ-80 | φ80 | DN80 |
(1) DMY-Ⅱ-80型電磁脈沖閥組件
表202-2-2-1-2 DMY-Ⅱ-80型電磁脈沖閥組件名稱、型號表
序號 | 組件名稱 | 組件型號 | 組件規格 | 數量 | 注 |
1 | 密封圈 | DMY-Ⅱ-80A-4 | δ=3.3 | 1 | |
2 | O形密封圈 | HG-333-66 | 外徑φ95×5.7 | 1 | |
3 | 閥座 | DMY-Ⅱ-80A-1 | | 1 | |
4 | 十字槽沉頭螺釘 | GB/T819.1-2000 | M8×25 | 4 | |
5 | 大膜片組件 | DMY-Ⅱ-80A-01 | | 1 | |
6 | 大彈簧 | DMY-Ⅱ-80A-2 | | 1 | |
7 | 閥蓋 | DMY-Ⅱ-80A-3 | | 1 | |
8 | 六角螺栓 | GB/T5781-2000 | M10×40 | 8 | 配螺母、墊片 |
9 | 通用小膜片組件 | DCF-TZ-XMP-01 | | 1 | |
10 | 小彈簧 | DCF-TL-XTH-1 | | 1 | |
11 | 先導閥座 | DCF-TL-XFZ-Z | | 1 | |
12 | 十字槽盤頭螺釘 | GB/T818.1-2000 | M5×15 | 4 | |
13 | 先導頭組件 | DCF-TZ-XＤ－０１ | | １ | |
14 | 十字槽盤頭螺釘 | GB/T818.1-2000 | | ４ | |
15 | 電磁線圈 | DCF-TZ-XＱ－０１ | | １ | |
DMY-Ⅱ-80型電磁脈沖閥先導頭組件（DCF-TZ-XＤ－０１）名稱、型號、

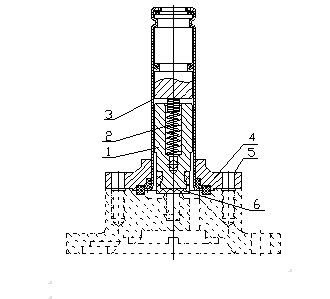

圖202-2-2-1-3 先導頭組件圖示
表202-2-2-1-3 先導頭組件名稱型號表
序號 | 組件名稱 | 組件型號 | 數量 | 注 |
１ | 閥蕊動柱 | |
|
