2019年12月，寧波業主成功競得鄞州金童山礦地綜合開發利用項目建筑用石料（凝灰?guī)r）礦采礦權。該項目位于寧波市鄞州區，礦區面積為1.2398平方公里，總投資約28億人民幣，被原省國土資源廳列入第一批礦地綜合開發利用試點項目。

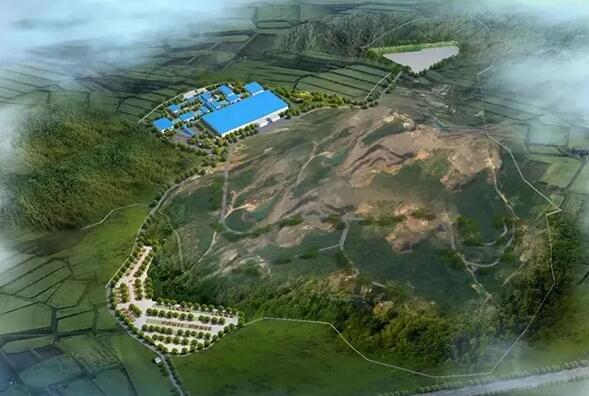

時產3400噸凝灰?guī)r金童山礦地綜合開發利用項目生產線效果圖

項目概況

預投產時間：2020年12月底

項目產能：3400噸/小時

巖石類型：凝灰?guī)r

出料規格：25-31.5mm，16-25mm精品骨料，4.75-16mm  精品骨料，16-25mm普通骨料，4.75-16mm普通骨料，＜4.75mm

設備配置：全套破碎篩分設備共計96臺/套（含棒條給料機、振動給料機、圓振動篩分機、顎式破碎機、中細碎圓錐破碎機、立軸式破碎機）

本項目兩條生產線主機設備（共計96臺套）全部采用埃里斯克破碎篩分設備，1#線共計41臺/套設備預計于10月30日完成交付，2#線共計55臺/套設備預計于12月完成交付，整個項目僅用3個月就具備了發貨條件。

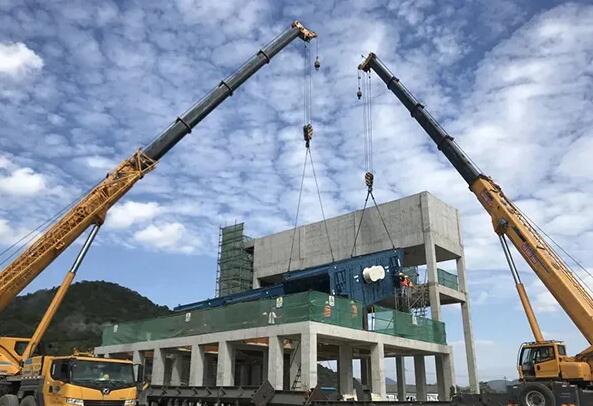

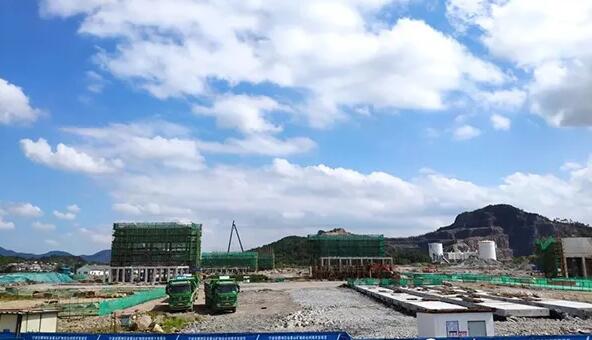

項目現場


自10月17日以來，埃里斯克成套破碎篩分設備陸續發往寧波金童山礦地綜合開發利用項目現場，公司各部門在時間緊、任務重的情況下，齊心協力加班加點按照客戶的到貨要求有條不紊地進行最終調試、裝車、發貨。10月18日上午，項目現場收到第一批主機設備。


截至10月29日，已有圓振篩CS3070D、CS3680D、CS3680T、中細碎單缸圓錐破碎機MH600、振動給料機GZG125-4和GZG150-6共計33臺/套設備發運至現場并安裝到位。

項目工藝流程圖

1#線（普線）工藝流程說明

來料經過棒條給料機FD1560預先篩分后進入顎式破碎機MJ1511進行粗破，粗破后的物料與預先篩分出的物料混合進入半成品料堆倉，半成品料通過一次篩分機CS3070D（分級粒度80mm/55mm）進行篩分，上層篩物料和中層篩下物料進入中碎圓錐破碎機MH600EC進行破碎，三層篩下物料與中碎圓錐破碎機破碎后的物料一起進入第二篩分CS3680D（分級粒度31.5mm/25mm）進行篩分，上層篩物料進入細碎圓錐破碎機MH600MF進行破碎后返回第二篩分形成閉路，中層篩物料通過皮帶輸送進入成品料倉進行堆料，下層篩物料由皮帶送至第三篩分CS3680T（16/4.75/3mm）進行篩分，篩下料通過皮帶輸送至成品料倉進行堆料，篩上料/二層篩/三層篩物料部分經皮帶進入成品料倉進行堆料。

2#線（精品線）工藝流程說明

來料前期經過與普料線相同流程后，部分進入制砂機VSI8100D進行整形，整形后經過三臺篩分機CS3680T（16/4.75/3mm）進行篩分，篩下料物料直接進入成品料倉進行堆料，篩上料/二層篩/三層篩物料部分進入成品料倉進行堆料。

產線優點

1、粗碎負荷??；

2、可以同時生產精品骨料和普通骨料；

3、廠區設計規范，結構緊湊，易于場地布置；設備集中且并聯，便于維護；

4、成品儲量較大；

5、廠房占地少，便于開展綠色礦山建設。

設備介紹

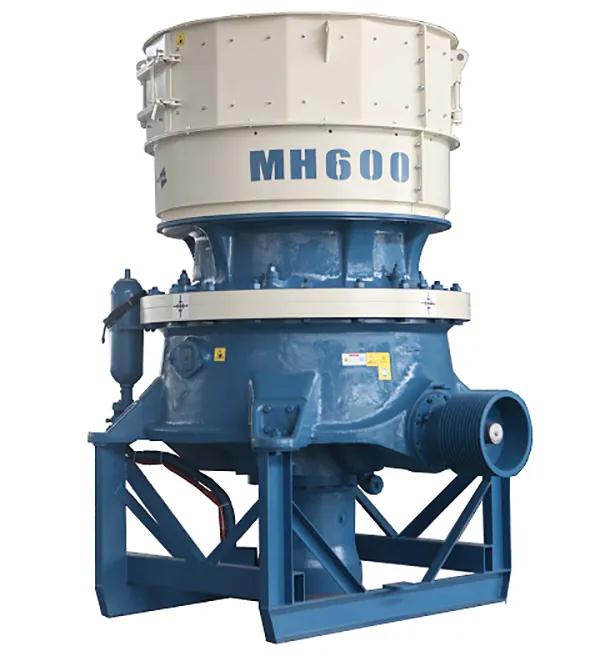

MH600單缸液壓圓錐破碎機

埃里斯克MH系列圓錐破碎機，主要用于礦山、工程（砂石料）、工業（礦渣等） 領域中碎、細碎、超細碎作業。適用處理從相對易碎的石灰?guī)r到非常難碎的鐵燧石，從相對粗放的道砟到要求更細的機制砂，不論固定式破碎還是移動式破碎站，在金屬礦山，從常規破碎到自磨頑石破碎，MH 類型圓錐破碎機可在中碎、細碎、超細碎作業中提供無與倫比的破碎性能。

單缸結構的MH圓錐破碎機是簡單、可靠、高作業率、且能真正意義實現全自動化控制的高效圓錐破碎機。操作運行維護簡單、運行成本更低、破碎產品質量更優秀，更能適用于各種不同破碎工況。

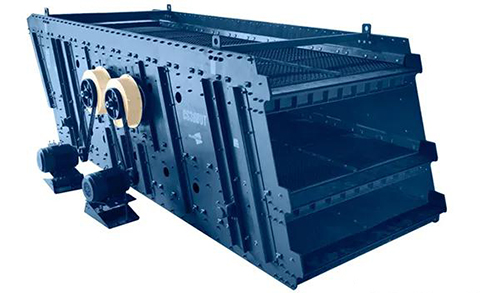

CS圓振動篩分機設備

埃里斯克CS系列圓振動篩分機是采用歐洲技術及標準設計制造的重型圓振動篩分機，入料粒度可達300mm，篩分粒徑2-150mm，激振力可達4.5G。具有多種篩網材質可選，如橡膠、聚氨酯、金屬篩網等。根據車間布置可采用左驅或右驅安裝方式，標準安裝角度18-20度。不僅適用于干式篩分，還可應用于濕式篩分，篩體上預留有可供水洗管路安裝的安裝孔，便于根據不同作業需求改變篩分形式。

作為高端破碎篩分設備制造商及解決方案提供商，埃里斯克不僅可提供全系列粗碎、中碎、細碎破碎機及配套給料篩分設備，而且可提供項目規劃、設計建設、運營管理、技術支持、零件供應、大型部件維修的全過程服務。埃里斯克破碎篩分設備已廣泛應用于國內外眾多金屬礦山和砂石骨料生產，獲得客戶一致認可。
