今年1月，北方重工與本溪東方三家子礦業有限公司簽訂了1臺6.4×12m球磨機和4臺MLL1200螺旋立式磨機合同，經過裝備公司礦業事業部全員奮戰，近日，立式螺旋磨機和球磨機已經產成，填補兩項國內空白。

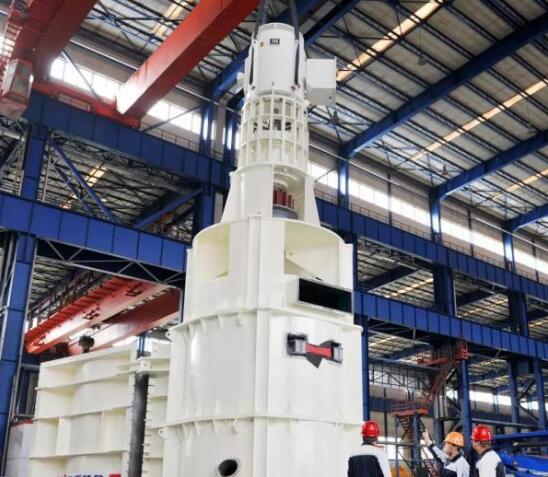

螺旋立式磨機是近年來新興的磨礦設備，具有提升物料能力強，研磨效率高，產品粒度細，螺旋襯板使用壽命長，具備帶載及滿載啟動等優點，比傳統磨礦設備節能30-50%。北方重工于2010年開始了螺旋立式磨機的研發工作，現已研發出多個系列產品，可滿足不同工況需求。螺旋立式磨機裝機功率1200kW，為國內首臺自主研發最大規格的螺旋立式磨機。在結構設計上利用有限元軟件對檢修門承載，螺旋主軸承載進行了仿真分析，優化結構參數。利用離散元軟件對設備啟動和運行時的離心力力矩和摩擦力力矩做了較為精確的分析。通過結構優化，實現傳動軸及附件的整體安裝和拆卸，提高了檢修效率。采用先進的機械密封結構，杜絕漏油現象，且無需更換密封件，更加環保。借鑒球磨機的磁性襯板形式，開發出立式螺旋磨機用磁性襯板，使設備可以適應不同工況要求。


螺旋立式磨機填補了該領域國內空白，對我國螺旋立式磨機的普及和細磨技術的發展產生積極的推動作用。螺旋立式磨機的應用，有利于加強技術工藝裝備的更新改造，改善碎磨流程，及時淘汰高能耗、高污染、低效率的工藝和設備，引導走向礦業全產業鏈綠色發展之路。

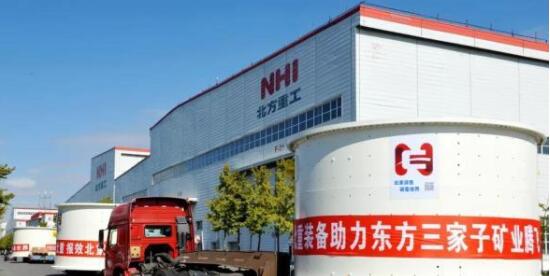

球磨機是一種應用最為廣泛的磨礦設備,北方重工（原沈陽重型機械廠）于1953年生產出新中國第一臺球磨機。多年來，北方重工致力于為用戶提供優質的磨機產品，是國家指定的磨機行業標準制定單位。6.4×12m球磨機裝機功率8500kW，是國內首臺自主研發的單驅極限功率粉磨設備，應用了多項北方重工申報的國家專利。磨機采用先進的AGMA開式齒輪計算方法，對磨機傳動齒輪進行校核。利用EDEM離散元軟件對研磨介質和物料的運動軌跡進行模擬，分析襯板的磨損情況，優化襯板參數。獨特的分體螺旋式出料結構和分體式篩分結構，安裝拆卸方便快捷，可實現磨損嚴重部件的單獨更換，提高零部件的使用率。排渣裝置高效的排礦型式設計有效杜絕了堵料現象，提高了排礦效率。磨機人性化的防護罩設計使操作更加簡便。

6.4×12m球磨機在多項技術領域內達到了國內領先、國際先進水平，有利于加快礦山設備規模大型化、流程簡約化、操作自動化的改造升級，將對我國建設大規模的礦山選礦工程起到極大的推動作用，也必將為企業和社會創造良好的經濟效益和社會效益。
